[实用新型] 钢结构面板砂砾石坝

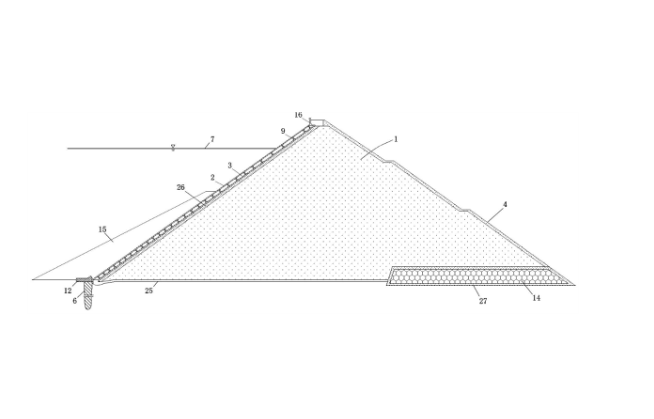

摘要：本发明涉及一种钢结构组合式夹层钢板堆石坝,包括垫层区,过渡区,堆石区,防浪墙和下游护坡,挡水面板与两岸趾板、河床趾板共同组成的防渗结构,坝体上游迎水面的组合式夹层钢板包括内层钢板和外层钢板,以及支撑骨架,内层单片钢板背水面横向设多根深入坝体内部的固定插筋,在组合式夹层钢板的所有表面上和插筋上,以及对接缝或连接螺栓上辅助有一层防腐防渗涂料聚脲材料。本发明具有重力坝和钢构坝的优点,不仅稳定易于修建,结构形式灵活、能更好地适应地形条件,对筑坝材料的性能要求不高,能够使用多种建筑材料,降低因筑坝产生的环境破坏,并且具有可工厂批量加工,现场施工速度快,便于维护或更换的优点。

发明(设计)人： 魏群、张国新、刘尚蔚、姜华、尹伟波

专利号：201120068911X
